简介描述：

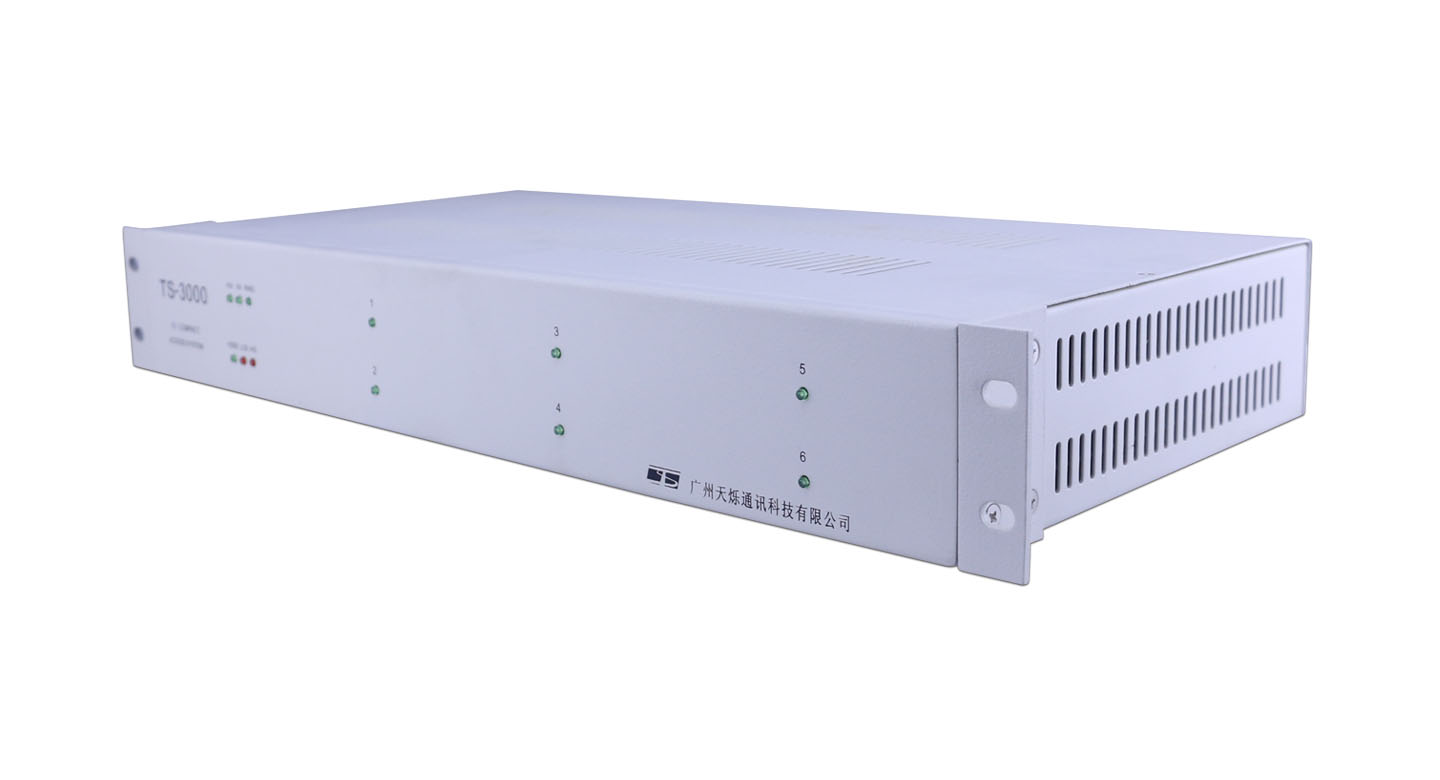

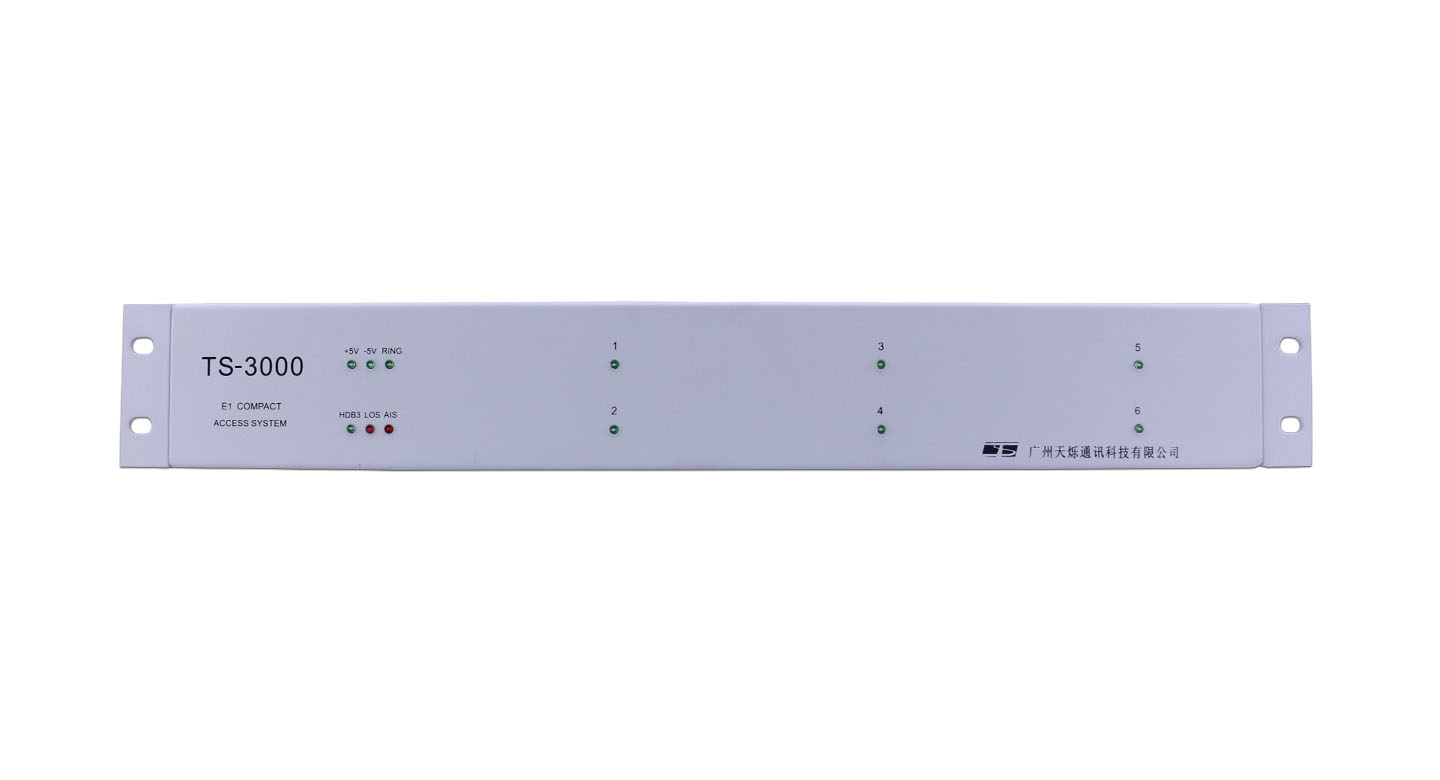

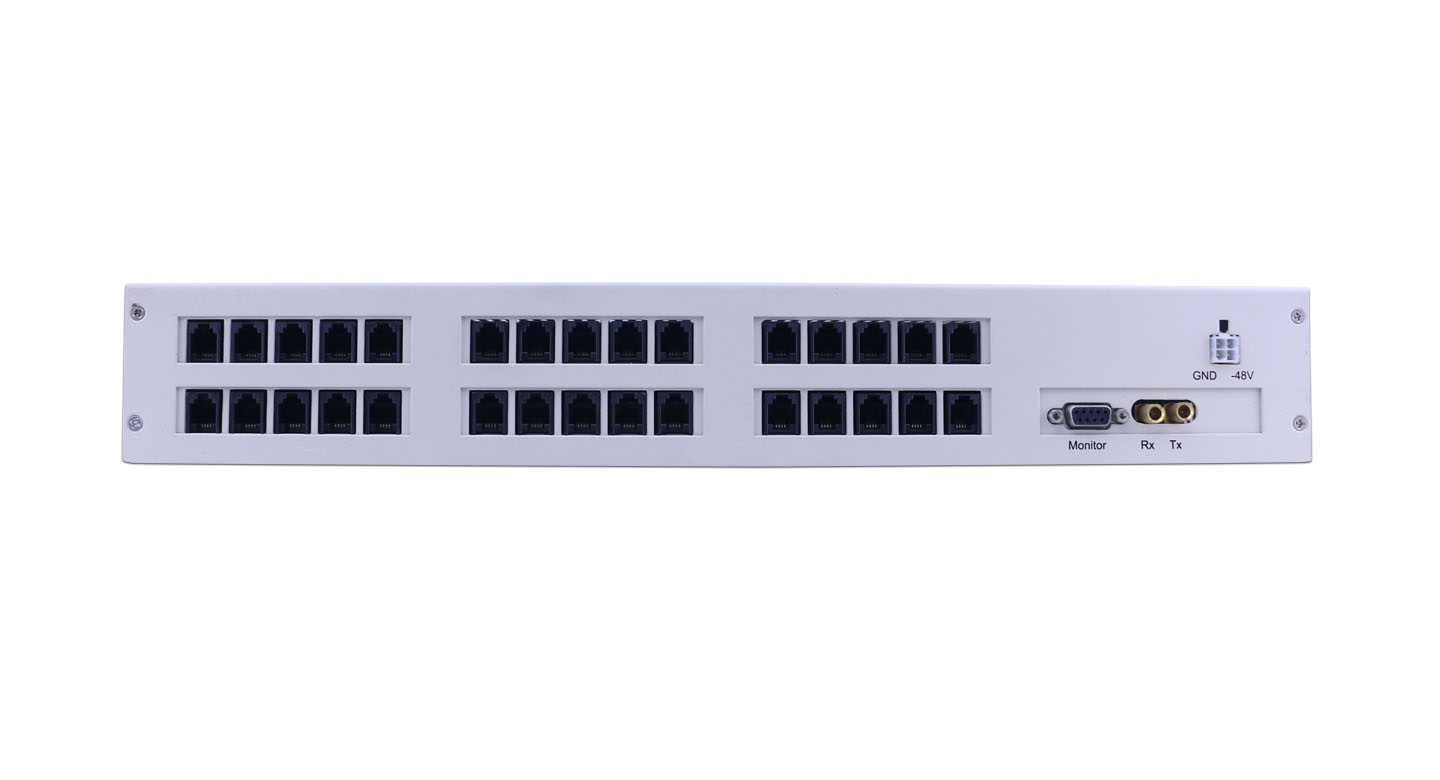

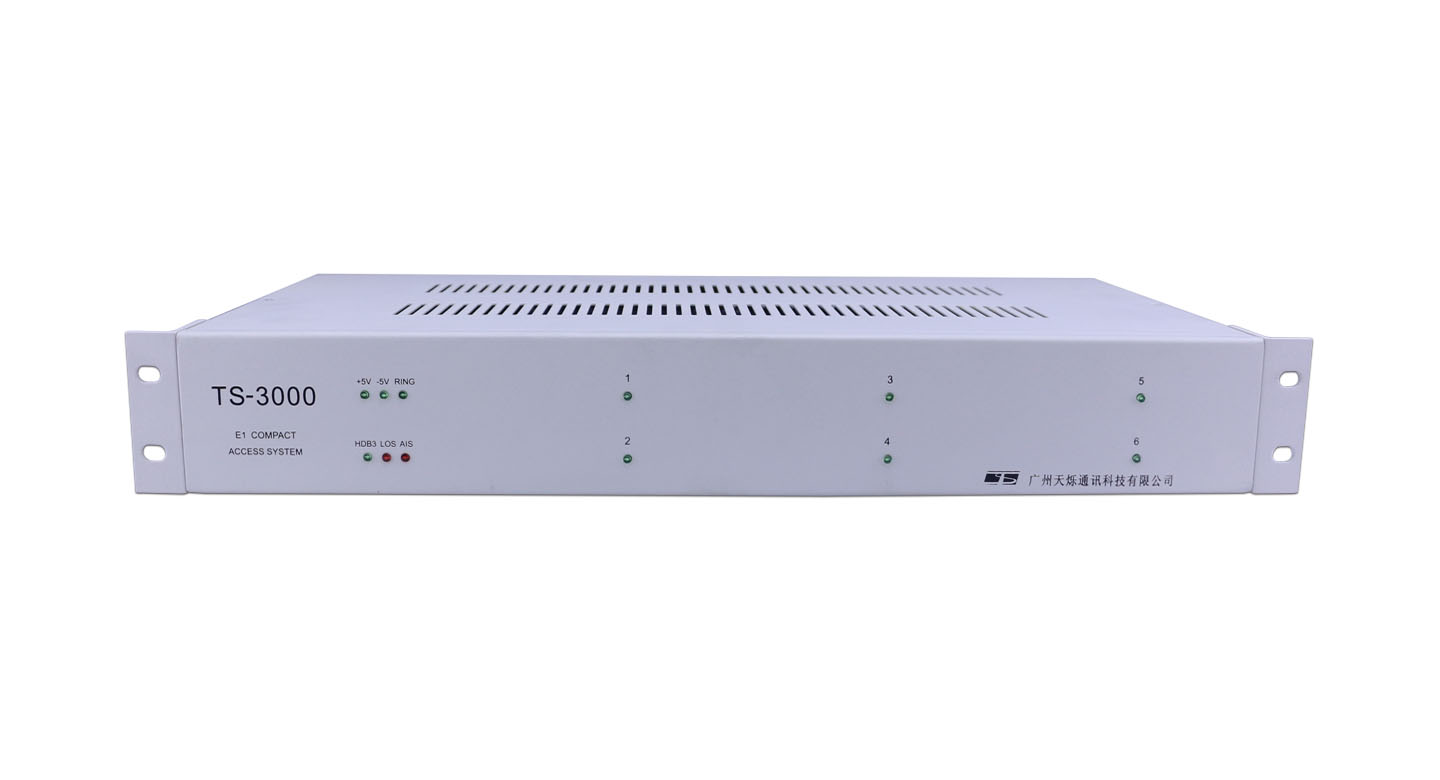

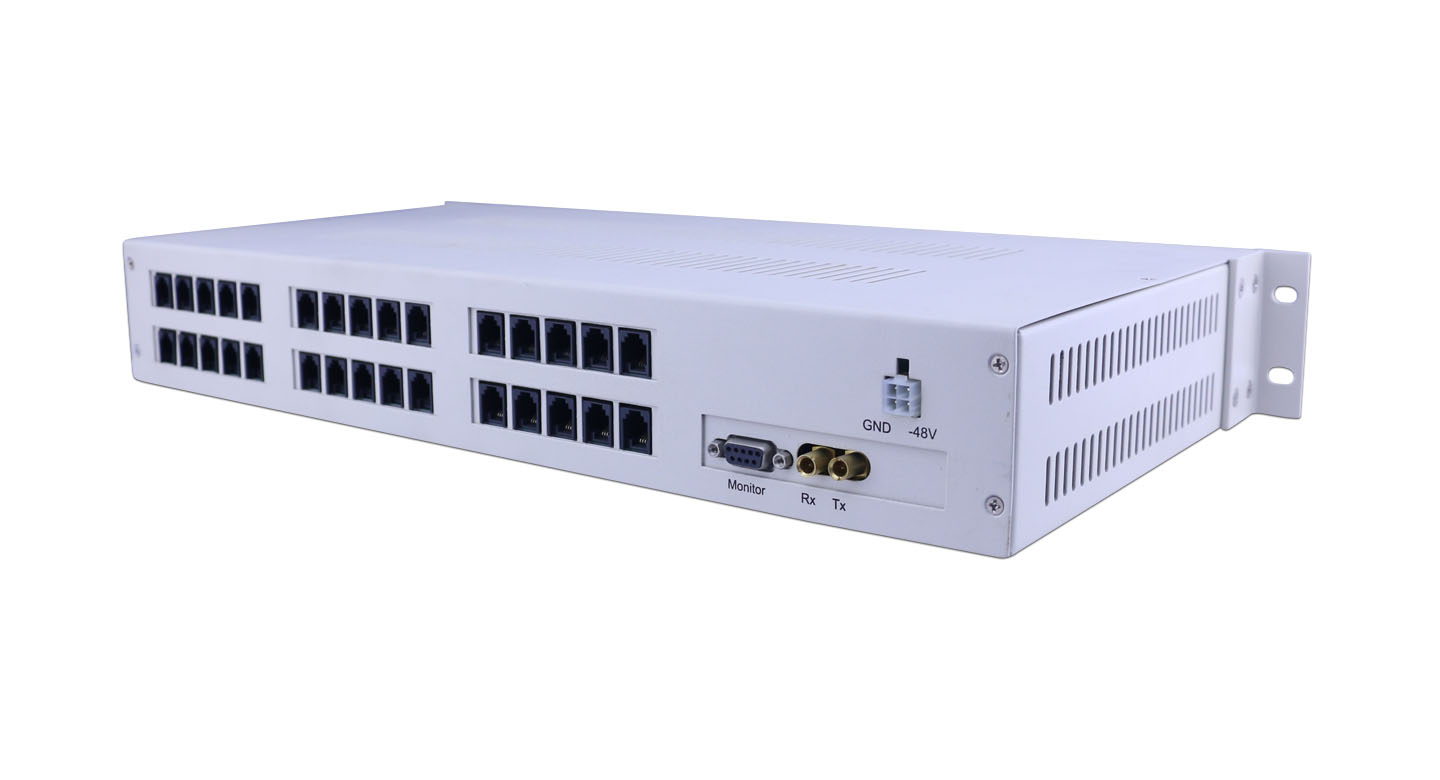

TS-3000 E1接入系统是小型智能PCM设备，结构紧凑、应用方便。接口丰富、可实现多种业务。TS-3000 E1物理尺寸为1.5U 19” 标准机架单元。
TS-3000 E1接口类型有模拟接口和数据接口两种类型，类型一模拟接口有环路中继接口、模拟用户接口、磁石电话接口、2/4线音频接口、2/4线E&M接口（Ⅰ类）。类型二数据接口有异步数据接口、NX64K同步数据接口、Ethernet网络接口。TS-3000 E1开放业务包括有点对点专线、交换机电话延伸、磁石电话延伸、2/4线音频专线、2/4线E&M专线（Ⅰ类）、异步数据接入、同步数据接入、Ethernet网络连接。
功能特点：
|
结构紧凑 |
|
应用方便 |
|
接口丰富、可实现多种业务 |
|
TS-3000 E1接口类型 |
模拟接口 |
环路中继接口 |
|
模拟用户接口 |
|
磁石电话接口 |
|
2/4线音频接口 |
|
2/4线E&M接口（Ⅰ类） |
|
数据接口 |
异步数据接口 |
|
NX64K同步数据接口 |
|
Ethernet网络接口 |
|
TS-3000 E1开放业务 |
点对点专线 |
|
交换机电话延伸 |
|
磁石电话延伸 |
|
2/4线音频专线 |
|
2/4线E&M专线（Ⅰ类） |
|
异步数据接入 |
|
同步数据接入 |
|
Ethernet网络连接 |
技术指标：
|
监视（Monitor）接口 |
信号标准 |
RS232 |
|
数据速率 |
19200 波特，异步 |
|
协 议 |
8 Bit，无校验，1 停止位，无流控，TTY或ANSI |
|
连接类型 |
Sub-D9 孔 |
|
E1 线路接口 |
频 率 |
2.048Mbps ± 50ppm |
|
参考标准 |
ITU-T G.703/G.704 |
|
线路码型 |
HDB3 |
|
物理接口 |
仿NEC for 75W |
|
抖动特性 |
ITU-T G.823 |
|
中继/用户/音频/磁石/E&M接口 |
阻抗特性 |
中继 200W+（680W/100nF） |
|
用户 200W+（560W/100nF） |
|
音频/磁石/E&M 600W |
|
E线 |
必须收0V（对方的地气） |
|
M线 |
必须发0V（本地的地气）、平时高阻态。 |
|
过压保护 |
ITU-T K.21 |
|
物理接口 |
RJ-11 |
|
异步数据接口 |
参考标准 |
RS-232 |
|
速 率 |
19.2Kbps及以下 |
|
数据格式 |
自适应 |
|
停 止 位 |
自适应 |
|
校验方式 |
自适应 |
|
物理接口 |
RJ-11 |
|
同步数据接口 |
参考标准 |
RS232/EIA530/ X.21/V.35 |
|
速 率 |
N×64Kbps N=1..30 |
|
时钟方式 |
系统时钟/接口时钟。 |
|
物理接口 |
DB25孔 |
|
以太网桥接口 |
参考标准 |
IEEE 802.3 |
|
物理接口 |
10BASE-T RJ45 |
|
LAN地址 |
10000 |
|
电源 |
本地供电 |
-36VDC ~-72 VDC |
|
功 耗 |
典型值 30 W |
|
气候条件 |
存 放 |
(-25°C … +55°C) |
|
运 输 |
(-40°C … +70°C) |
|
运 行 |
(-5°C … +45°C) |
|
物理尺寸 |
TS-3000 E1 19” 1.5U单元 [单位:mm] |
宽长高=248*482*67 |
