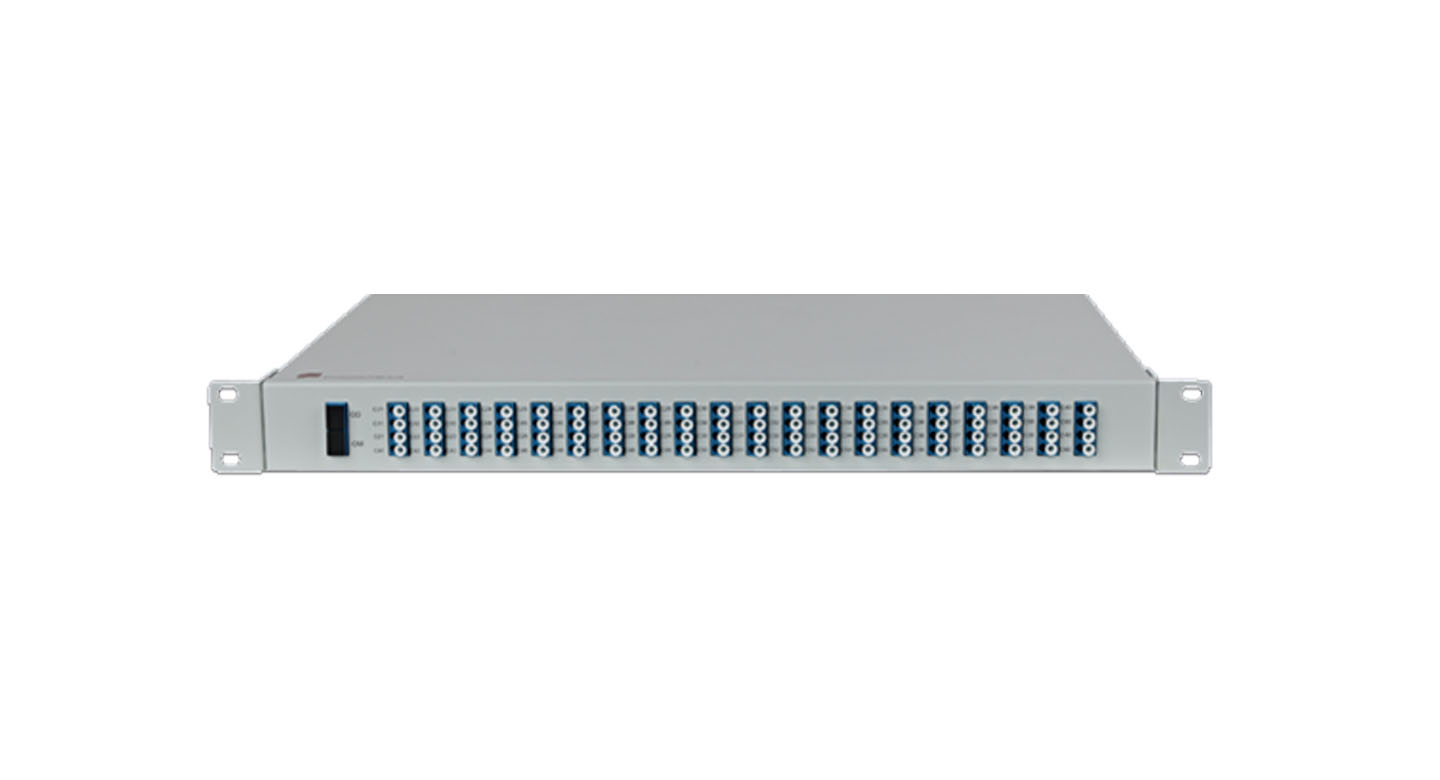

简介描述：
光路科技开发的无热型阵列波导光栅波分复用器，是基于硅平面波导光路（PLC）光栅技术制作的密集波分复用器，采用热不敏感结构，无需对芯片温度进行控制，本产品衰减衰减小、容量大、产品稳定可靠。
有热型AWG设备采用有热阵列波导光栅模块，基于硅基板上的平面波导光路（PLC）光栅技术，关键模块拥有独特的封装设计，减少功耗，特设工作组套件，选用可靠的热塑料，低的热传导和精确的工作温度控制，可实现精确的通道耦合、低插入损耗、高通道隔离度及高稳定性。
功能特点：
|
无热AWG |
无需温控电路； |
|
高通道数量 |
|
性能稳定 |
|
低插损，插损≤5dB，典型值为4.5dB |
|
通道隔离度高，相邻隔离度≥25dB；非相邻隔离度≥35dB |
有热AWG
|
通道间距100GHZ(0.8 nm)最高可复用48个通道； |
|
低插损，插损≤5dB，典型值为4.5dB |
|
通道隔离度高，相邻隔离度≥25dB；非相邻隔离度≥35dB |
|
高稳定性，双电源可热插拔，1+1保护； |
|
完善的指示灯状态； |
技术指标：
|
参数 |
规格 |
单位 |
|
最小值 |
标准值 |
最大值 |
|
通道数 |
|
40 |
48 |
|
|
通道间距 |
100 |
GHz |
|
中心波长 |
C -band |
nm |
|
通带频率 |
±0.1 |
nm |
|
波长精度 |
±0.05 |
nm |
|
-1 dB 带宽 |
0.4 |
|
|
nm |
|
-3 dB 带宽 |
0.6 |
|
|
nm |
|
插入损耗 |
|
4.5 |
6.0 |
dB |
|
相邻通道隔离度 |
Demux |
25 |
dB |
|
Mux |
18 |
|
非相邻通道隔离度 |
Demux |
32 |
dB |
|
Mux |
26 |
|
插损一致性 |
1.5 |
dB |
|
方向性 |
40 |
dB |
|
插损平坦度 |
0.5 |
dB |
|
回波损耗 |
40 |
dB |
|
偏振损耗 |
|
0.3 |
0.5 |
dB |
|
偏振模式色散 |
0.5 |
ps |
|
最大通过光功率 |
24 |
dBm |
|
环境要求 |
工作温度 |
-5℃~+75℃ |
|
存储温度 |
-40℃~85℃ |
|
相对湿度 |
5% ~ 95% 无凝结 |
|
设备尺寸 (mm) |
440（W）× 44（H）×340（D） |
